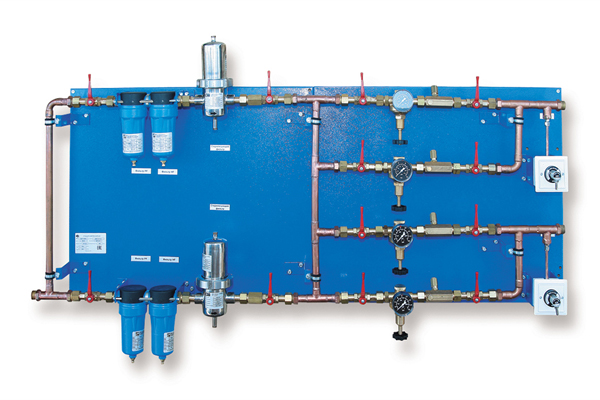

Станция компрессорная Remeza MBK 15-10-1

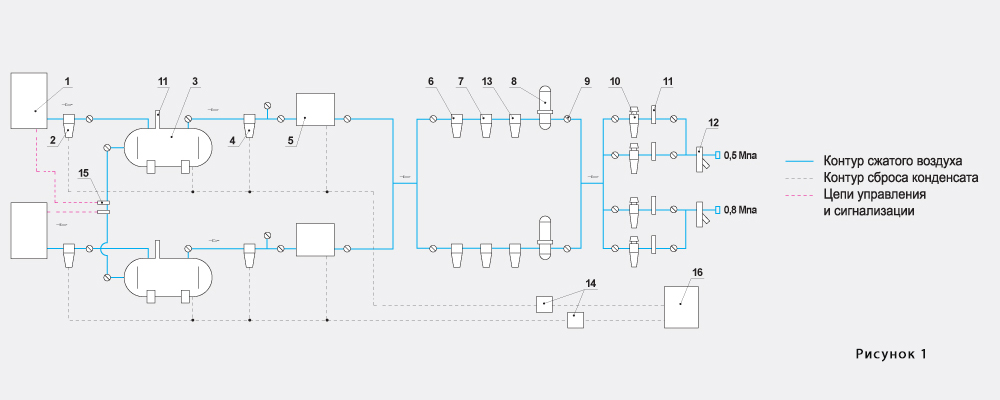

Структурная схема станции MBK (см. рисунок 1)

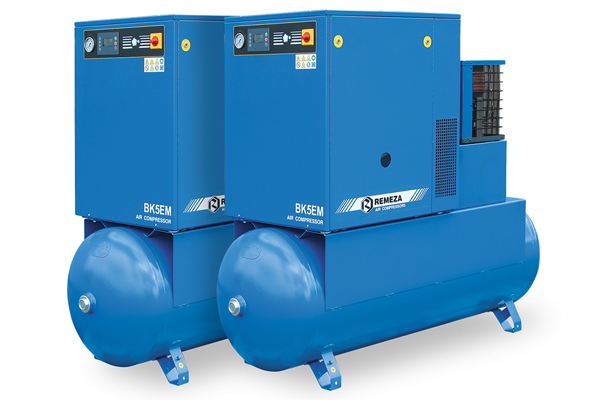

1. Установка компрессорная
2. Фильтр-сепаратор
3. Воздухосборник (ресивер)
4. Фильтр 5 мкм
5. Осушитель воздуха
6. Фильтр 1мкм
7. Фильтр 0,01 мкм
8. Фильтр стерилизующий
9. Кран
10. Редуктор
11. Клапан предохранительный
12. Устройство для отбора проб воздуха
13. Фильтр угольный
14. Конденсатоотводчик
15. Датчик давления
16. Емкость для сбора конденсата

Примечания:
1) Поз. 2,3 и 5 оборудованы автоматическим устройством сброса конденсата, поз. 6-7 – ручным.
2) Возможно исполнение с одной ветвью с давлением 0,5 МПа или 0,8 МПа.
3) 1 – установка компрессорная винтовая, 5 – осушитель рефрижераторный (температура точки росы +3 °C)
1 – установка компрессорная спиральная, 5 – осушитель мембранный (температура точки росы -20 °C)
